消失模铸造坩埚 “塌箱” 问题的剖析

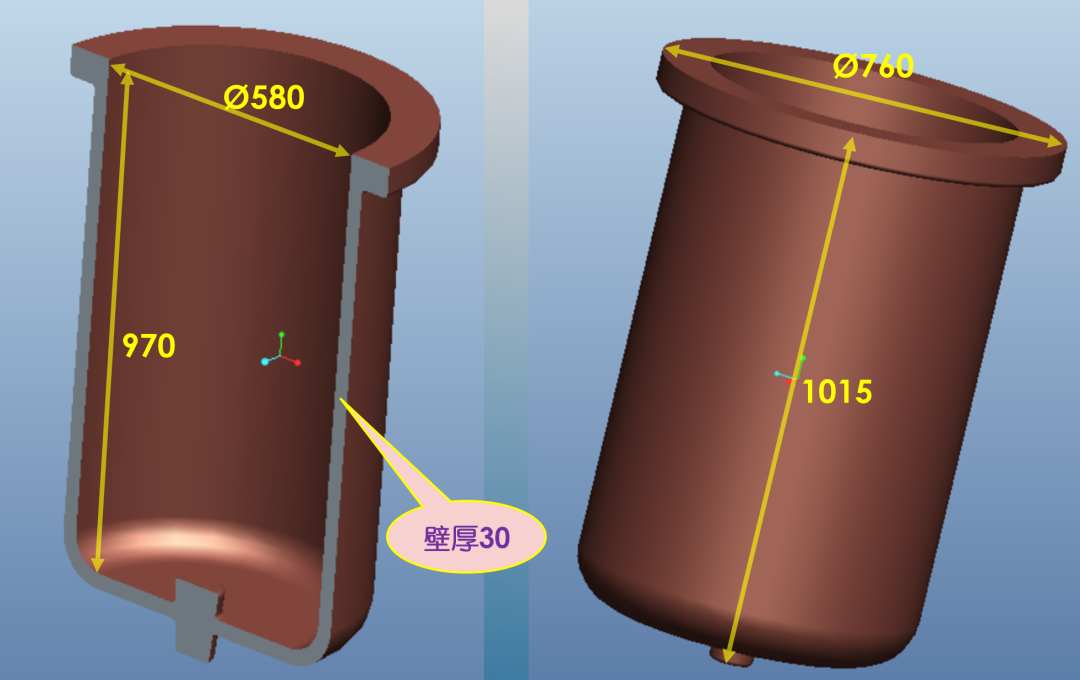

铸铁坩埚的零件参数，

材质-普通铸铁，

单件重量-550公斤，

壁厚-30mm（均匀），

轮廓尺寸-外径Ø760mm，内径Ø580mm，桶身长1015mm，桶底封闭。

第一部分：产品的结构分析，

此零件的特点是：结构非常简单，属于厚大件，内腔深度较大。

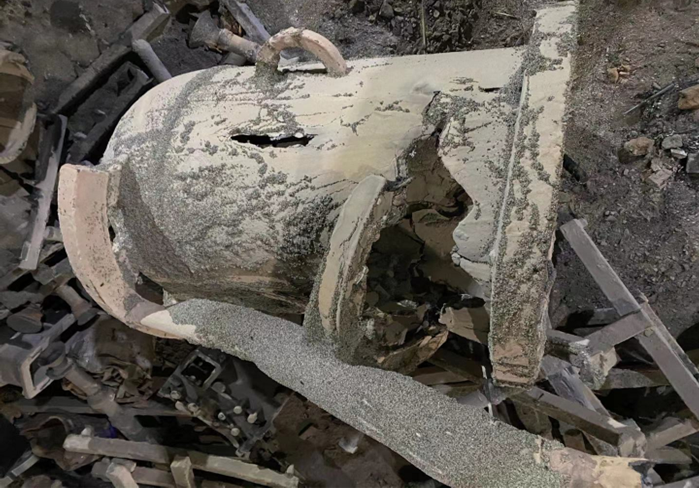

潜在失效模式分析：容易产生的缺陷，内腔负压度不足，容易产生漂芯，导致塌箱、壁厚不均匀。

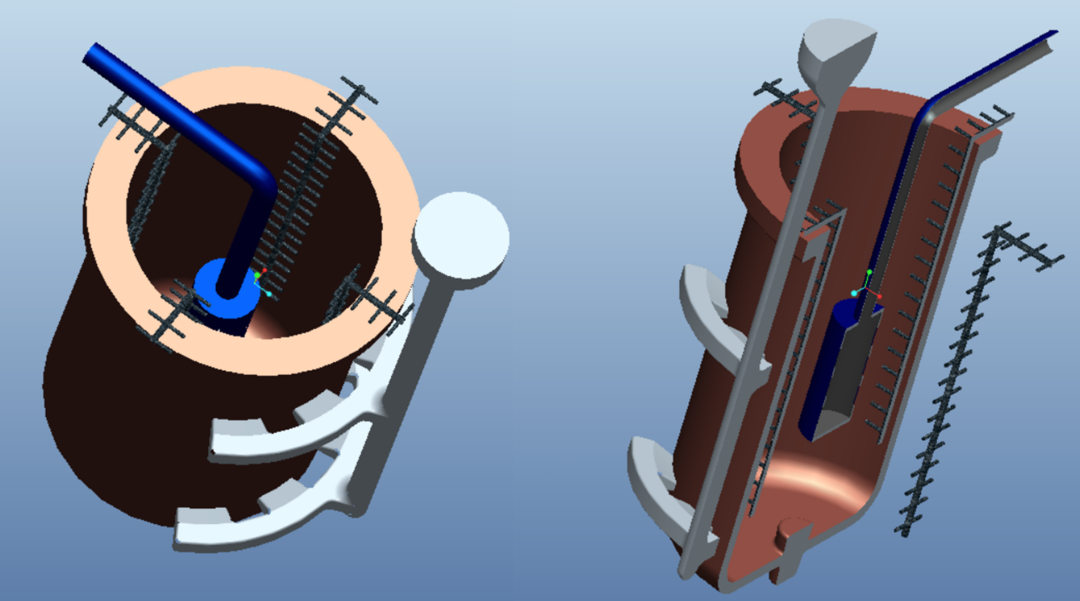

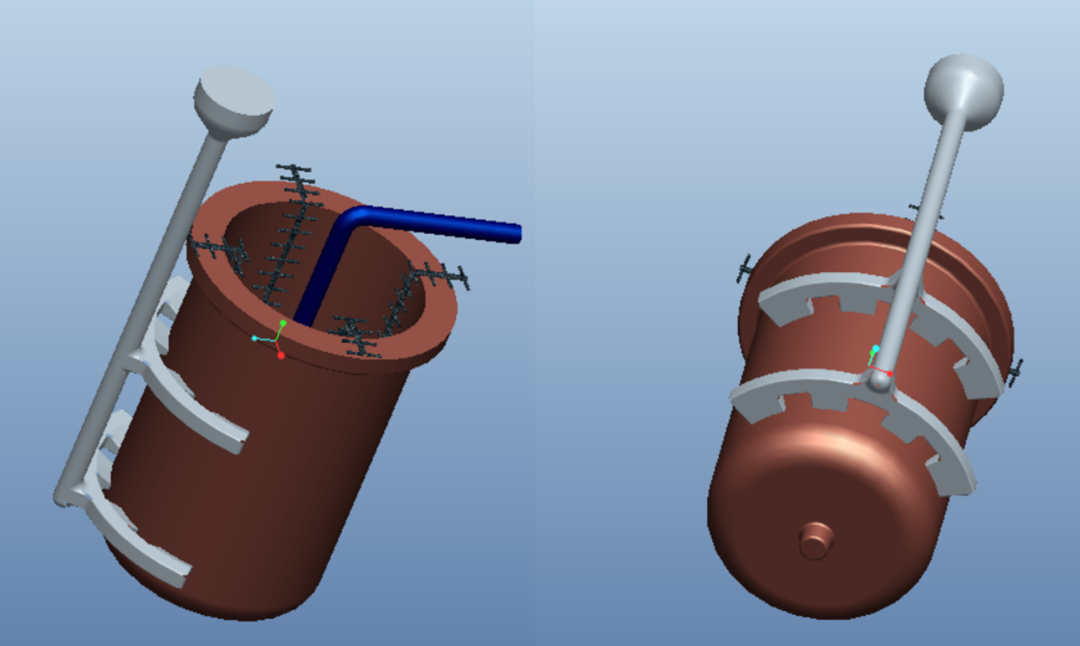

第二部分：工艺设计过程及原因，

高清大图，

第三部分：铸造工艺参数，

1、涂料涂挂4遍，涂层厚度大约2.5mm；

2、浇注温度1450℃；

3、负压度0.04-0.05Mpa；

4、保压时间30分钟；

5、保温时间90分钟；

6、浇注时间50秒。

后期整改,

1、浇口盆，

2、砂箱，

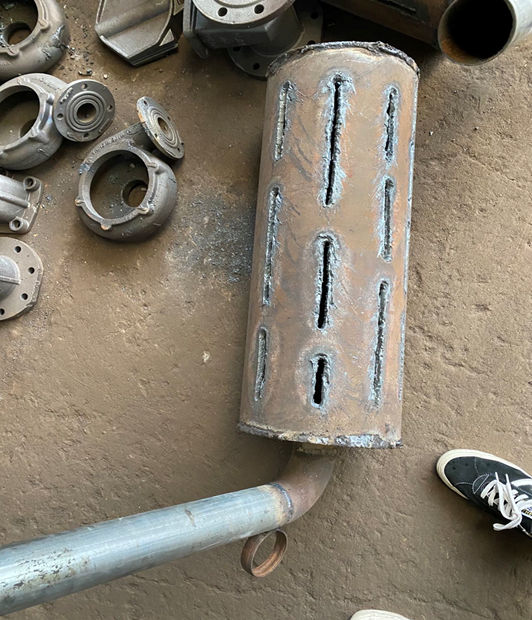

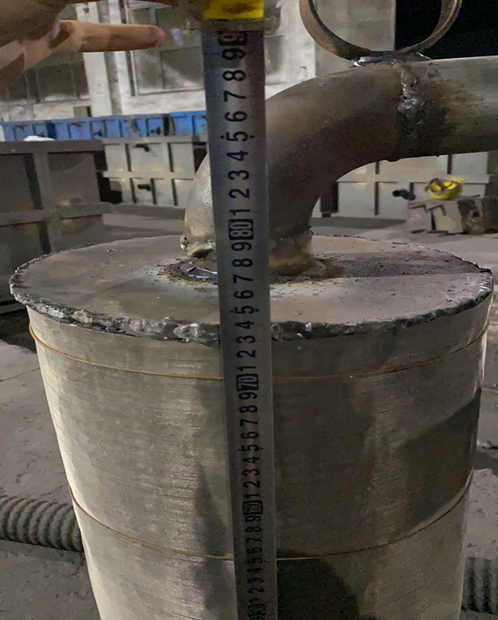

内腔负压管实样及尺寸，

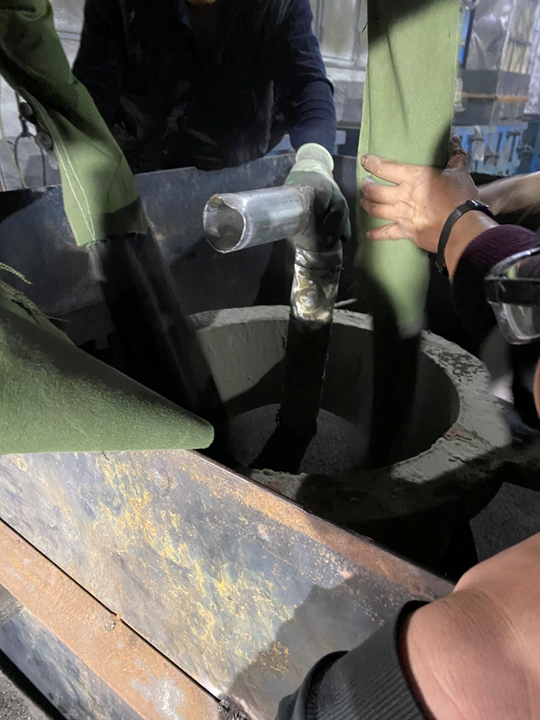

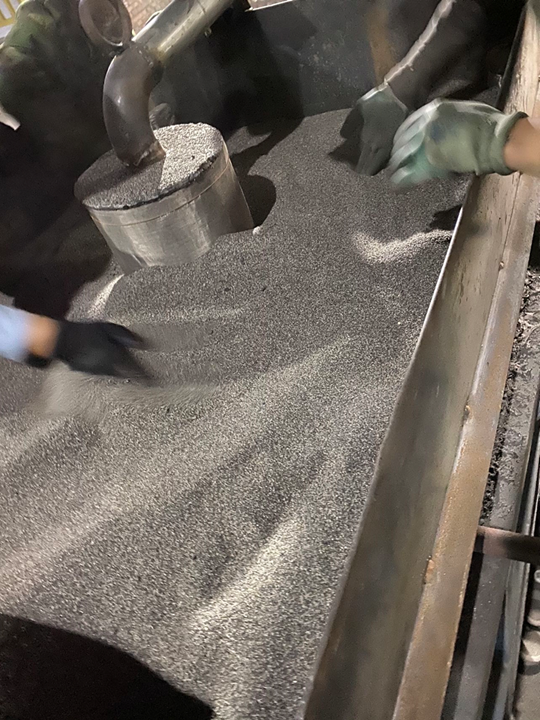

内腔负压管埋箱过程（前右后左对比），

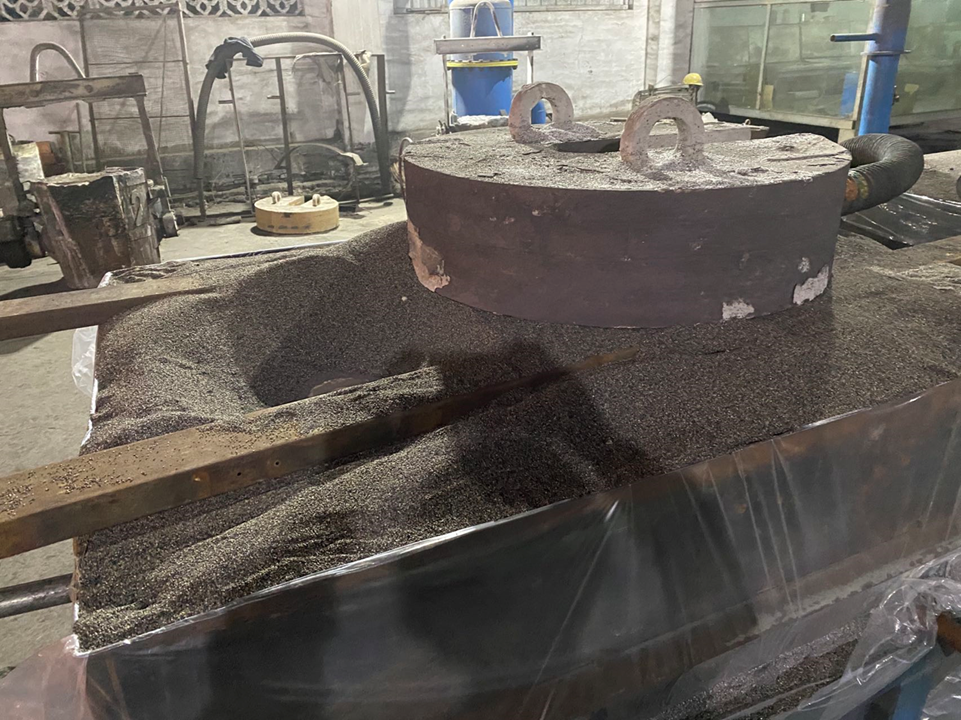

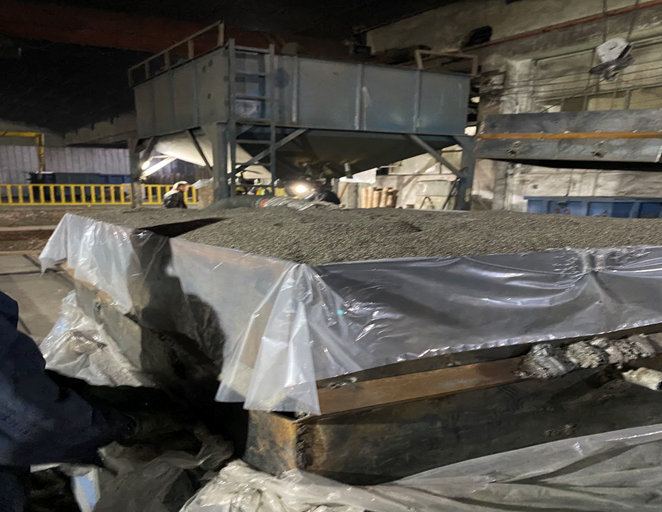

使用压铁防止涨箱，

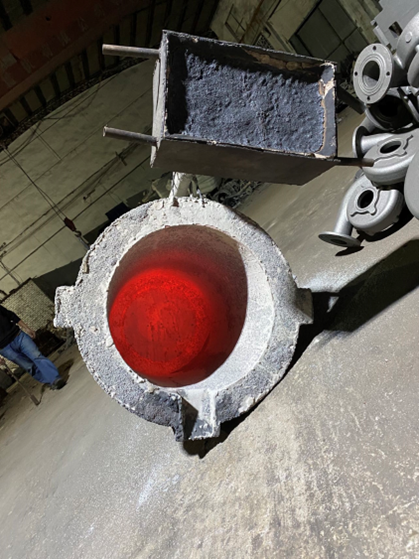

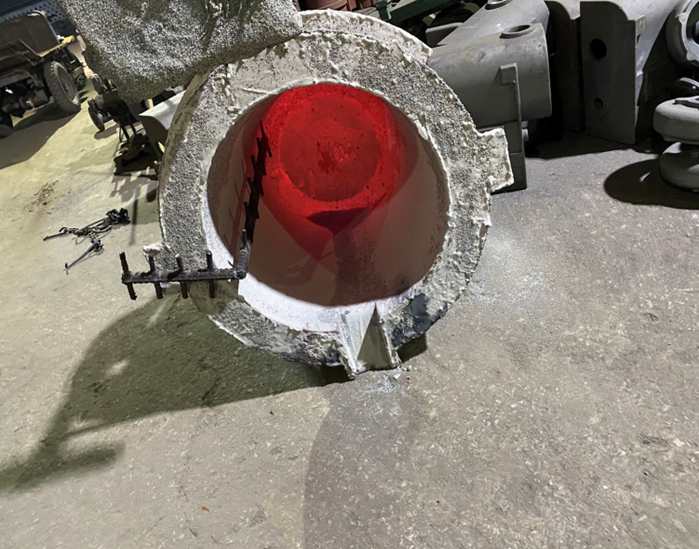

翻箱后的铸件，

我是总结，

1，负压，

控制4-5个，不能太大；

增设的负压管应该深入过半；

外围的负压管最好能加高；

2，压铁，

不可以过重，大约零件重的五分之一；

面积可以大一点，不要压局部；

3，浇口盆，

注意是“盆”不是“杯”；

浇注时充盈浇口盆；

4，砂箱，

最好一体够高的砂箱；

如果使用续高的砂箱要注意之间的密封，防止漏气；

5，筋骨，

“L”型筋骨必不可少。
